Product Design
すべての
Mini 4WD® モーターのために
生まれた精密テスト機
低反射のマットブラックボディ、左右対称のガードピラー、埋め込みワードマーク —— MotorLab の外観は Web UI の工学計器の言語を受け継ぎ、「卓上ラボ」の精密さを一つひとつの折り線に込めています。
M1PROサイズ 160 × 81 × 90 mm仕上げ マットブラック
Design Language
家電ではなく、卓上の計測器
ボディは低反射のマットブラックの塊。左右対称で厚みのあるガードピラーがコアモジュールを包み、運搬時は取っ手に、稼働時は構造保護になります。露出する要素(クランプ、センサー座、冷却口、ステータスランプ)はすべて端正な折り線の中に収められ、装飾を排して工学的な質感だけを残しました。
Exterior Highlights
すべてのディテールに機能がある
外観で見えるすべてのデザインが、実際の用途に対応しています —— クランプ、冷却からステータス表示まで。
01
マットブラック一体ボディ
面取りされた折り線を備えた厚みのある塊。低反射の表面が卓上の雑光を抑え、前面に埋め込まれた「MotorLab」ワードマークがブランドを造形と一体化させます。
02
左右対称のガードピラー
2 本のピラーは取っ手と保護を兼ね、運搬時は握りやすく、稼働時はコアモジュールを守り、全体を力学的にバランスさせます。
03
前面モータークランプ
前面のアノダイズドクランプとセンサー座。モーターを置くだけで即座に位置決めされ、視覚的な焦点であり、測定精度の起点でもあります。
04
側面アクティブ冷却
側面に内蔵された冷却ファンと導風口が、長時間の慣らしでも安定した動作温度を保ちます。風路はシルエットの内側に収められています。
05
カスタム多色インジケーター
電源と稼働状態を一目で識別。ミニマルな単一光源が、計器グレードの抑制を表現します。
06
コンパクトな卓上サイズ
160 × 81 × 90 mm のコンパクトな体積で片手で移動でき、どんな作業机や整備台にも収まります。
Gallery
360°、すべての面を見る
正面 FRONT対称のピラーが中央のクランプモジュールを包み、ワードマークとステータスランプが一列に並びます。
装着 MOUNTEDクランプにモーターを置き、センサー座を固定した実使用状態。
冷却面 SIDE側面の冷却ファンとざぐり穴の固定点 — 工学構造が一目で分かります。
上面 TOPセンサー座とクランプ軸が上下で揃った、整然としたレイアウト。
Dimensions
三面図と寸法

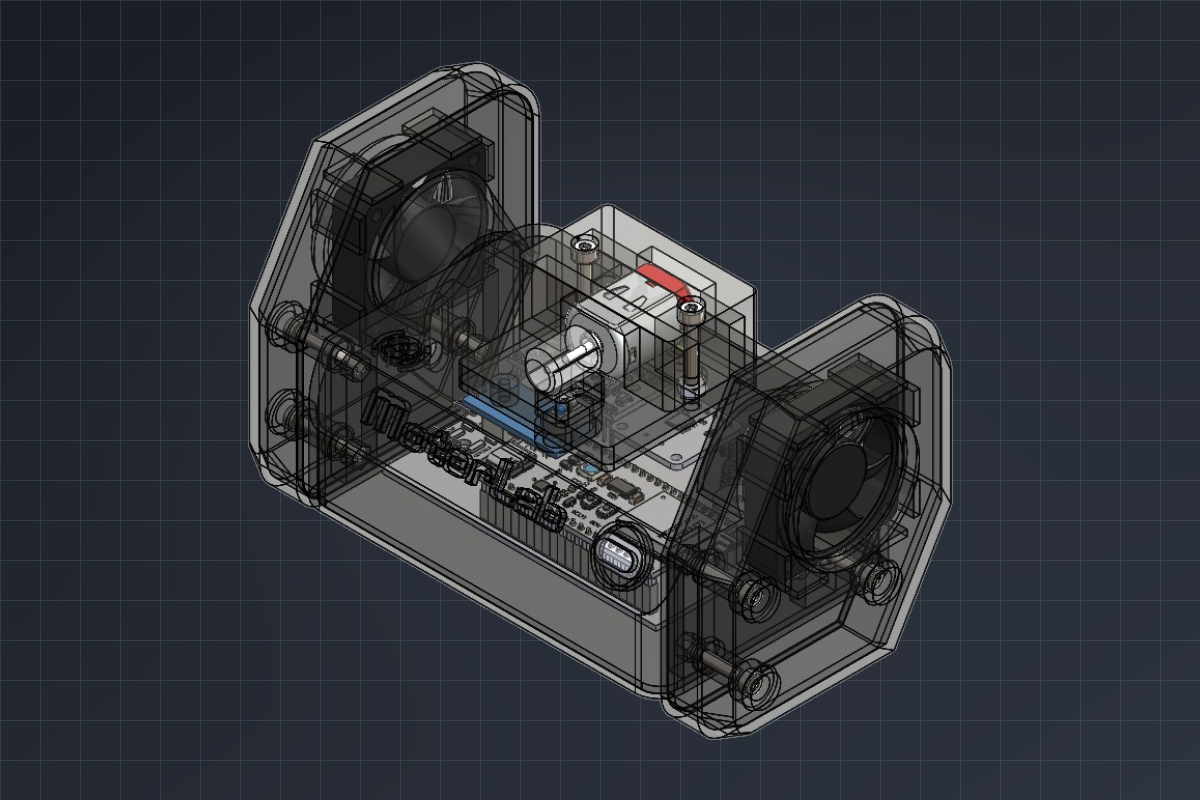

完全な三面図と立体図、寸法はすべてミリメートル(mm)表記。
長さ Length160 mm
幅 Width81 mm
高さ Height90 mm
仕上げ Finishマットブラック
